分切机是将一大卷纸张,薄膜,无纺布等各种薄材料分切成不同宽度小卷的印前,印后设备,常用于造纸及印刷包装机械。
一台分切机通常包含放卷,牵引,收卷等几道工序,三台FC360 4KW变频器分别应用在该设备的牵引和收卷电机控制中,一台牵引,两台收卷;

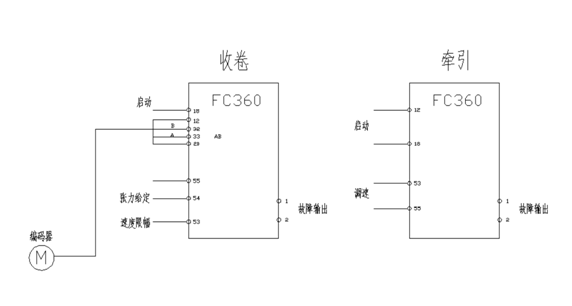

在不使用MCB102选件的情况下,直接使用变频器内部端子T32/T33接收编码器反馈,并将端子功能设置为编码器输入,具体接线图如下:
通过利用FC360内置转矩闭环控制功能实现对材料的恒张力控制,使收卷过程稳定可靠,完全满足客户工艺要求;
使用FC360进行转矩闭环控制方便简单,
具体设置参数如下
参数号 | 参数名称 | 设定值 |
1-00 | 配置模式 | 【2】转矩 |
1-20 | 电机功率 | |
1-23 | 电机频率 | |
1-24 | 电机电流 | |
1-25 | 电动机额定转速 | |
1-26 | 电动机持续额定转矩 | |
1-39 | 电动机极数 | |
3-15 | 参考值来源1 | [2]模拟输入,转矩给定 |
3-16 | 参考来源2 | 【0】无功能 |
3-17 | 参考来源3 | 【0】无功能 |
3-41 | 斜坡1加速时间 | 1.5s |
3-42 | 斜坡1减速时间 | 1.5s |
4-10 | 电动机速度方向 | 【2】双方向 |
4-19 | 转矩闭环速度上限 | 根据工艺要求 |
4-21 | 速度极限因数源 | [2]模拟输入53,速度限幅 |
5-14 | 端子32数字输入 | 编码器输入B |
5-15 | 端子33数字输入 | 编码器输入A |
5-40 | 继电器1 | 报警 |
5-70 | 编码器线数 | 1-4096 |
5-71 | 码盘方向 | |
7-00 | 速度PID反馈源 | 【1】24V编码器 |
7-06 | 低通滤波时间 | 1~100ms |
